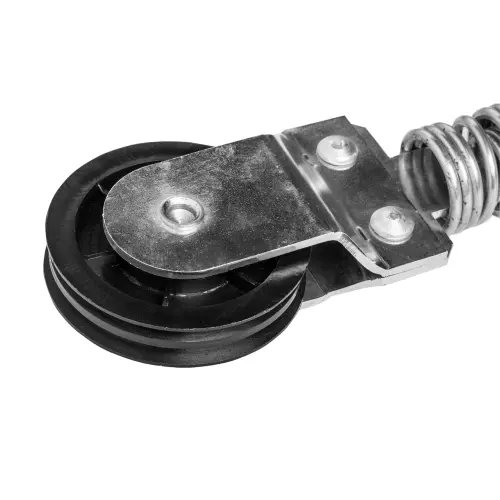

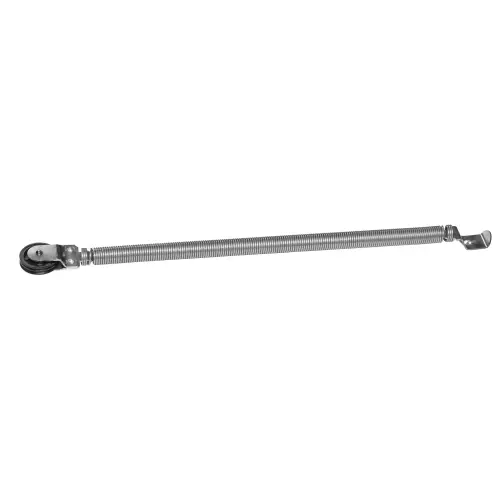

764 - dragfjäder för Hörmann sektionsportar

Information om installation

Efter köp, före installation

Om det är möjligt ska du inte använda Hörmann garageporten förrän de nya fjädrarna har installerats. Om det inte går att låta bli att använda garageporten, flytta den trasiga fjädern för hand. När du flyttar garageporten med garageportsöppnaren ska du även lyfta porten för hand. Stå på den sida av garageporten där fler fjädrar är trasiga. Om samma antal fjädrar är trasiga på båda sidor av garageporten ska du stå mitt framför garageporten. När du stänger den måste du också lyfta garageporten lite för hand. Eftersom det inte är möjligt att lyfta garageporten för hand på samma sätt som den trasiga fjädern gjorde tidigare, kommer öppnaren att stanna många gånger och ibland öppna igen.
Om öppnaren öppnar porten igen ska du hjälpa till mindre vid lyftet. Om öppnaren stannar under öppningen ska du hjälpa till mer när du lyfter garageporten.

Under installationen

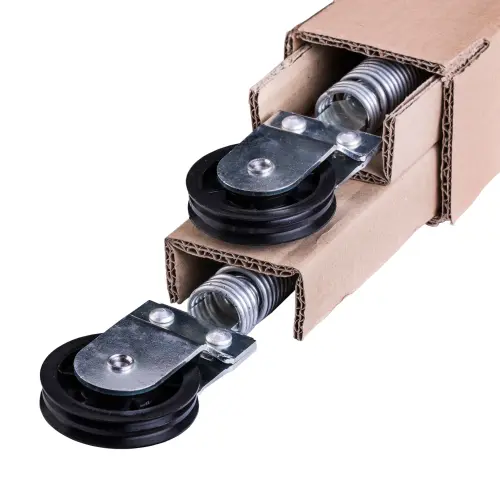

Spara emballaget om du av någon anledning behöver skicka tillbaka produkten.
Om det finns en faktura på paketet, spara den, eftersom du kan behöva den till exempel vid garantiärenden.

Det är möjligt att den nya fjädern 764 verkar kortare. Det kan skilja 1–2 cm mellan fjädrarna, men oftast verkar de nya fjädrarna kortare eftersom de gamla fjädrarna är utdragna och inte längre kan återgå till sin ursprungliga form.

Obs! Olycksrisk!

Endast en garageportsreparatör bör byta reservdelar i Hörmann garageporten.
Om vi delar med oss av någon form av tips om installation ersätter det inte arbetsmiljö- och säkerhetsinstruktioner. Du måste känna till och följa alla arbetsmiljöregler i ditt land. Om våra tips strider mot några säkerhetsregler i ditt land ska du ignorera våra tips. Det är reglerna i ditt land som gäller, inte våra tips.

Installera fjädern endast när garageporten är öppen. Om garageporten är stängd är fjädern spänd och det är mycket farligt.
Vid installation ska du bara ta bort en fjäder åt gången. Montera sedan den nya fjädern direkt. Gör sedan samma sak med den andra fjädern. Montera inte båda sidornas fjädrar samtidigt.

Vad behöver du för att montera/ta bort fjädrarna?

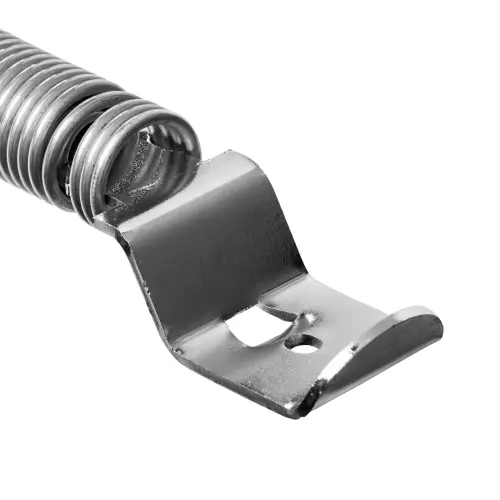

Du får inte montera fjädern ensam. Den andra personens uppgift är att se till att garageporten förblir öppen och inte faller ned medan du (eller en annan person) monterar fjädern. Om det finns en garageportsöppnare på garageporten, öppna porten med garageportsöppnaren och dra sedan ur kontakten till garageportsöppnaren ur vägguttaget. Använd inte nödfrikopplingen på garageportsöppnaren. Då kan garageportsöppnaren hjälpa till att hålla garageporten uppe under installationen. När du har hängt upp fjädern, glöm inte att dra åt fästskruven längst ned på fjädern.

Montering av Hörmann-fjäder 764.

Häng fjädrarna på samma höjd på båda sidor. Häng inte fjädrarna på olika höjder, eftersom garageporten då kommer att dra åt ena sidan och inte fungera korrekt. Om du inte placerar fjädrarnas ändar på samma höjd på båda sidor av garageporten kommer det att orsaka onödigt slitage på remskivan. Därför kommer garageporten att gå sönder tidigare.

Fjäderns spänning måste kontrolleras genom att frikoppla garageportsöppnaren från garageporten så att du kan öppna porten för hand. Öppna garageporten för hand till ungefär 1 meters höjd. Om porten börjar sjunka av sin egen vikt ska du öka spänningen i fjädern. Om porten börjar stiga ska du minska fjäderkraften och hänga den högre. Vajern ska alltid vara sträckt. Även när porten är helt öppen måste vajern alltid förbli sträckt. Annars faller vajern ur remskivan och klämmer fast sig bredvid den. Då blir garageporten obrukbar.

Den nya fjädern 764 är inte starkare än den gamla fjädern 764, den ser bara ut så. Den gamla fjädern är försvagad. Det är därför den nya fjädern verkar starkare. Den nya fjädern behöver inte nödvändigtvis hängas på samma plats där den gamla fjädern satt. Det händer sällan på breda och låga Hörmann-portar att fjädern fortfarande är för stark när den hängs i det översta läget. Det beror på att du har en låg och tung garageport. Då kan du inte göra något åt det. Du bör använda den starka fjädern som den är, och med tiden blir den tillräckligt svag för att garageporten ska fungera bra. Detta kan också hända med originalfjädern, eftersom vår fjäder inte är starkare än originalet.

Efter installationen kommer den nya reservdelsfjädern att klicka vid de första 1–3 öppningarna och stängningarna. Dessa klickljud är normala vid testöppning och teststängning.

Om det fortfarande hörs klickljud efter 3 testöppningar, håll i fjädern och en av plattorna i fjäderns ände och vrid dem lite. Se till att fjäderhuvudet sitter på plats och inte fastnar i porten när den rör sig.

Om du bara hör klickljudet några få gånger, kontrollera om fjädern rör vid garageporten någonstans.

Efter att du har bytt fjädern ska du alltid återställa garageportsöppnaren (motorn) och programmera in den på nytt. (Även om du har en Hörmann-port eller ett annat märke.) Anledningen till detta är att öppnaren bara känner till din gamla utdragna fjäder och inte vet att fjädern har bytts ut.
Detta steg är olika för varje garageportsöppnare. Leta upp bruksanvisningen till garageportsöppnaren. Starta den inte utan bruksanvisning. Om du inte hittar bruksanvisningen till garageportsöppnaren på internet, ta ett foto av garageportsöppnaren och garageportsöppnarens märkskylt och skicka dem till oss. Våra kollegor kommer att försöka skicka rätt bruksanvisning.

När du har gjort stegen ovan är det bra att utföra lite underhåll på garageporten också. Kontrollera att rullen kan snurra lätt. När garageporten är stängd ska rullen inte vara under spänning. Lossa på rullen om du inte kan vrida den. Häll olja i oljehålet vid rullens axel. (Endast på rullen. Häll inte olja i remskivans lager vid fjädern.) Olja gångjärnen.
Rengör skenan med en trasa. Skenan får inte smörjas med olja eller andra produkter!!! Om det finns föroreningar i skenan som inte går att få bort, använd ett rengöringsmedel som löser upp smutsen men inte angriper zinkbeläggningen. Läs anvisningarna för rengöringsprodukten.

Efter installation

När du har monterat fjädern 764 på din Hörmann garageport och den fungerar bra, kontrollera efter 1–2 månader fjäderns styrka genom att röra porten manuellt. Fjädern kan ha blivit svagare, så du kan behöva spänna den lite. Upprepa denna procedur en gång om året och justera fjädern. På så sätt sparar du garageportsöppnaren.

Remskivan på Hörmann-fjädern 764 behöver ingen olja eller något underhåll. Men Hörmann garageporten behöver det. Utför regelbundet underhåll.

Om du väljer rätt produkt, installerar den korrekt och utför regelbundet underhåll kan Hörmann garageporten fungera bra i många år.

Om du upplever något problem när du får produkten, under installationen eller vid underhållet, skriv till oss så snart som möjligt så kommer vårt tekniska team att försöka hjälpa dig.
Det är bättre att lösa problemet medan det fortfarande är litet (bara behöver en liten justering eller ändring) än att ha bråttom att lösa ett stort problem eftersom kostnaden då blir högre.

Allmän beskrivning av fjäderbrott

Om du hörde en smäll från garaget eller om garageporten inte går att öppna, är fjädern som ska lyfta garageporten förmodligen trasig.

För att identifiera fjädern måste du först veta garageportens märke.
Denna information finns på garageportens märkskylt.
Ibland hittar du fjäderns typnummer eller mått på garageportens märkskylt.
När det gäller märket Hörmann hittar du ibland typnumret där.
Om du inte hittar typnumret på garageportens märkskylt bör du kontrollera typnumret på fjädern.
Det finns vissa märkta fjädrar (till exempel Hörmann-märkta garageportsfjädrar) där typnumret visas.
Typnumret är antingen stämplat i änden av fjädern eller på fjäderns etikett.
(Det händer ofta på Hörmann-märkta garageportar.)

Om du inte ser något modellnummer alls på märkskylten eller på fjädern behövs följande information om porten:

• foto av märkskylten
• garageportens bredd i millimeter
• garageportens höjd i millimeter
